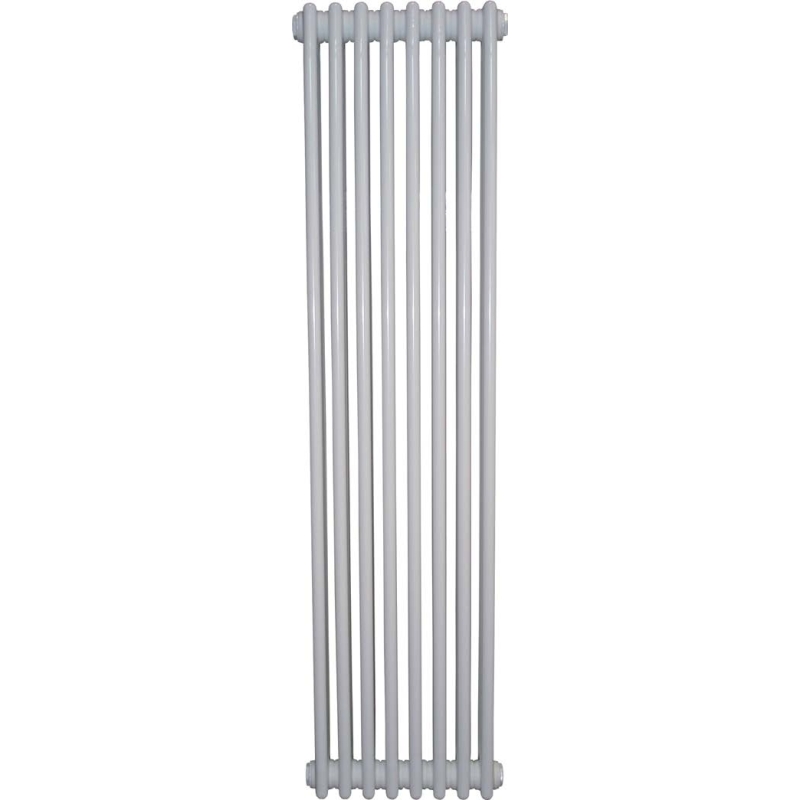

Radiatore multicolonne Zehnder Charleston in acciaio con tubi tondi da 25mm con testata in lamiera d'acciaio

Produttore
Zehnder

Produttore: Zehnder

Nuovo

MODELLO CON INTERASSE ADATTO COME POSSIBILE SOSTITUZIONE PER I TRADIZIONALI RADIATORI IN GHISA.
EVASIONE ORDINE IN 20/25 GIORNI LAVORATIVI.

PER QUESTO ARTICOLO NON ACCETTIAMO RESI E PAGAMENTO IN CONTANTI ALLA CONSEGNA.

H: Altezza
P: Profondità
I: Interasse
R: Potenza termica a 75/65/20°C (75C° temperatura mandata/65°C temperatura ritorno/20° temperatura ambiente)
*: Sfiato
T: Tappo

Attacco standard a due tubi con valvola esterna, completo con uno sfiato e un tappo da 1/2"
Lunghezza del singolo elemento 46 mm
Lunghezza complessiva radiatore: Numero di elementi x 46 mm + 0,24 mm

Pressione max di esercizio: 10 bar
Temperatura max di esercizio: 110°C

Verniciatura di fondo e verniciatura a polvere secondo la normativa DIN 5590
Certificazione EN442, registrazione CE

Per colorazioni diverse dal BIANCO RAL 9016, aumento prezzi del 20%
Link per consultare pdf altri colori

Disponibile

52.7 iva inclusa


Maggiori informazioni

MODELLO CON INTERASSE ADATTO COME POSSIBILE SOSTITUZIONE PER I TRADIZIONALI RADIATORI IN GHISA.

TIPO DI ALLACCIAMENTO STESSO LATO O OPPOSTI SENZA SUPPLEMENTO
Codice e Tipo di allacciamento Lato Mandata Lato Ritorno Lato Sfiato Lato Tappo
Allacciamento S001 - Tipo 1 Sinistro Superiore Sinistro Inferiore Destro Superiore Destro Inferiore
Allacciamento S001 - Tipo 2 Sinistro Superiore Destro Inferiore Destro Superiore Sinistro Inferiore
Allacciamento S001 - Tipo 3 Destro Inferiore Sinistro Inferiore Sinistro Superiore Destro Superiore
Allacciamento S001 - Tipo 4 Destro Superiore Destro Inferiore Sinistro Superiore Sinistro Inferiore
Allacciamento S001 - Tipo 5 Destro Superiore Sinistro Inferiore Sinistro Superiore Destro Inferiore
Allacciamento S001 - Tipo 6 Sinistro Inferiore Destro Inferiore Destro Superiore Sinistro Superiore
Allacciamento S001 - Tipo 7
(monotubo)
Sinistro Inferiore X Destro Superiore Destro Inferiore
Allacciamento S001 - Tipo 8
(monotubo)
Destro Inferiore X Sinistro Superiore Sinistro Inferiore
Allacciamento 1270 - Tipo 1 Sinistro Superiore Sinistro Inferiore Destro Superiore X
Allacciamento 1270 - Tipo 2 Destro Superiore Destro Inferiore Sinistro Superiore X
Allacciamento 1670 - Tipo 1 Sinistro Superiore Destro Inferiore Destro Superiore X
Allacciamento 1670 - Tipo 2 Destro Superiore Sinistro Inferiore Sinistro Superiore X

* Nel radiatore monotubo aggiungere ed ordinare n° 1 tappo supplementare (link articolo)

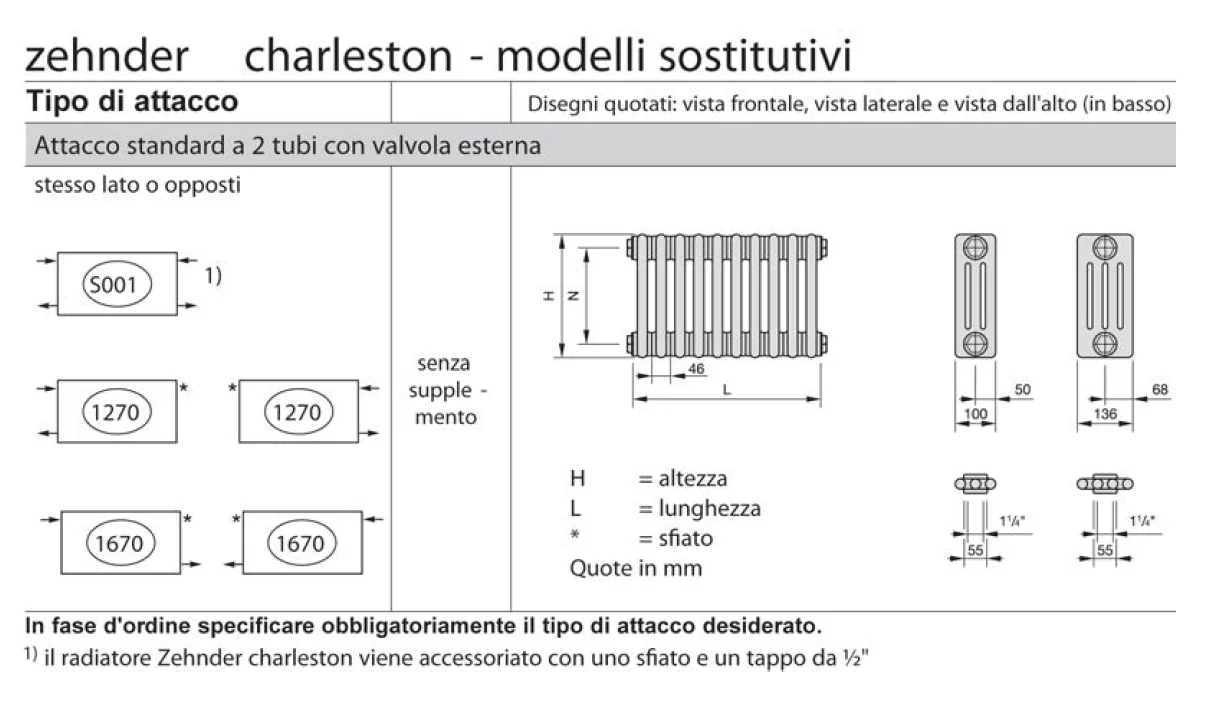

CHARLESTON MISURE 2.PNG

Scheda Tecnica

Visualizza/Scarica

Scheda Tecnica 2 colonne

Visualizza/Scarica

Scheda Tecnica 3 colonne

Visualizza/Scarica

Scheda Tecnica 4 colonne

Visualizza/Scarica

Tipi di allacciamento

Visualizza/Scarica
